Технология изготовления и устройства бетонных топпинговых полов с упрочненным верхним слоем

Производственная компания «Дизайн-Медиа Сервис» предлагает услуги по изготовлению бетонных топпинговых полов для различных промышленных, складских, коммерческих, административных и других объектов самого различного назначения.

В заголовке этой странице указано: «Технология изготовления бетонных топпинговых полов с упрочненным верхним слоем». Здесь нужно сразу отметить, что упрочненный верхний слой — это и есть так называемый «топпинг», то есть топпинговое покрытие бетонного пола.

Мы здесь представляем технологию устройства бетонных полов с упрочненным верхним слоем на примере выполнения работ на промышленном предприятии, планировавшем обновление парка станков и оборудования, нуждающегося в новом качественном напольном покрытии.

Технология устройства бетонных полов с упрочненным верхним слоем состоит из следующих видов работ:

  1. Разметка и нарезка швов в существующем полу
  2. Демонтаж и разборка полов, выемка боя бетона и грунта до проектной глубины
  3. Устройство подстилающих слоёв песка и щебня
  4. Укладка изолирующей мембраны
  5. Устройство армирующей сетки и устройство маяков
  6. Укладка бетона
  7. Устройство упрочненного верхнего слоя (УВС) — топпинга
  8. Нарезка деформационных швов (устройство технологических разрезов) в бетонных полах

Фотографии всех процессов изготовления и устройства бетонных полов и верхнего упрочненного слоя — топпинга

Ниже можно увидеть многочисленные фотографии всех процессов изготовления и устройства бетонных полов и верхнего упрочненного слоя — топпинга. Если из этой технологии убрать топпинг, то вы получите просто прочный бетонный пол, без топпинга, то есть без верхнего упрочненного слоя.

Описания, пояснения и комментарии к технологии изготовления топпинга

Фотографий изготовления топпинговых бетонных полов здесь очень и очень много. Ко всем фотографиям технологии изготовления топпинга даны подробные описания, пояснения и комментарии.

Разметка и нарезка швов в существующем полу

  • В соответствии с проектом в помещении производится разметка и нарезка швов в существующем полу.
  • Нарезка швов осуществляется для качественного примыкания нового пола к старому и эстетического вида стыка полов.
  • Нарезка осуществляется машиной-резчиком швов «Сплитстоун» дисками с алмазными режущими элементами на глубину до 190 мм. Этой глубины вполне достаточно для решения вышеуказанных задач.
Фото машины-резчика швов «Сплитстоун» для нарезки швов в полу
Фото машины-резчика швов «Сплитстоун» для нарезки швов в полу

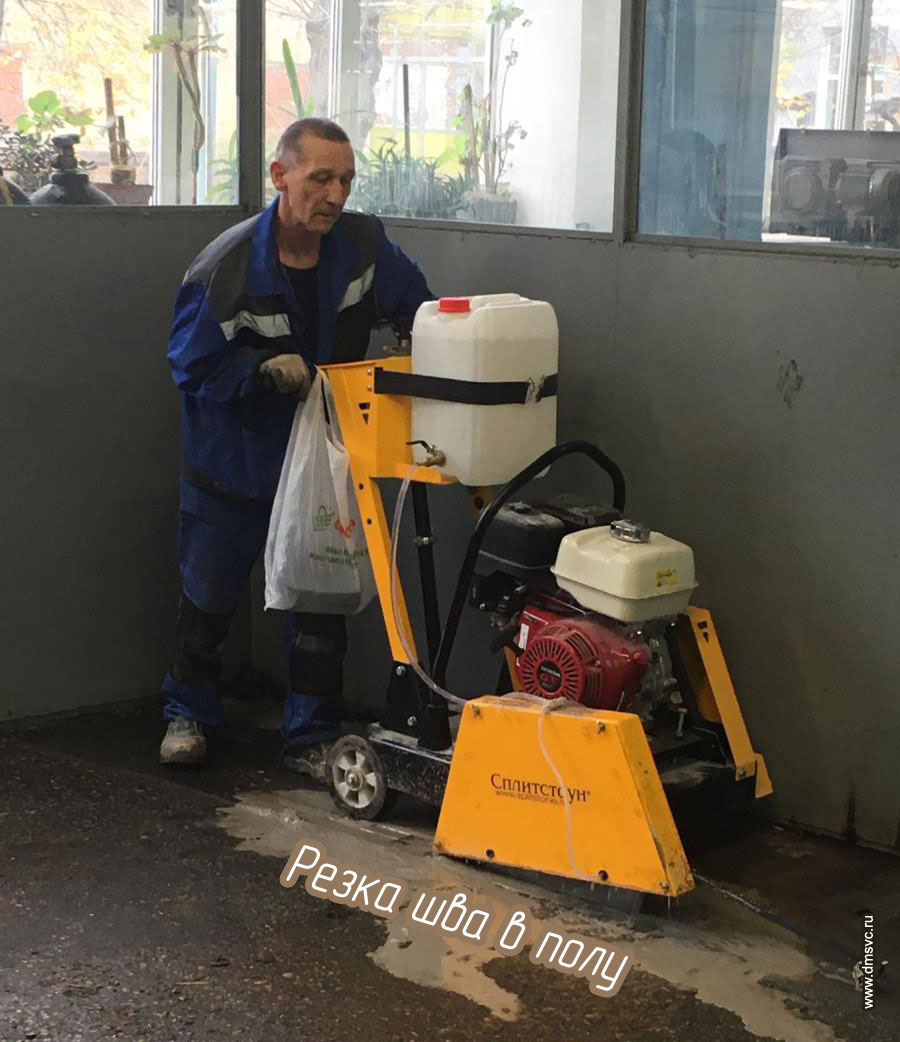

Фото резки шва в полу машиной «Сплитстоун» на объекте «Дизайн-Медиа Сервис»
Фото резки шва в полу машиной «Сплитстоун» на объекте «Дизайн-Медиа Сервис»

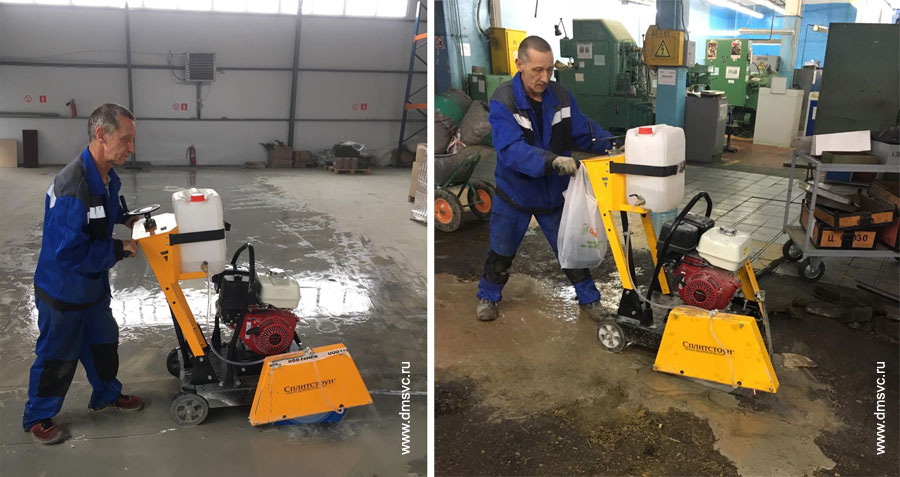

Фото резки шва в полу машиной «Сплитстоун» на объекте
Процесс резки шва в полу машиной «Сплитстоун»

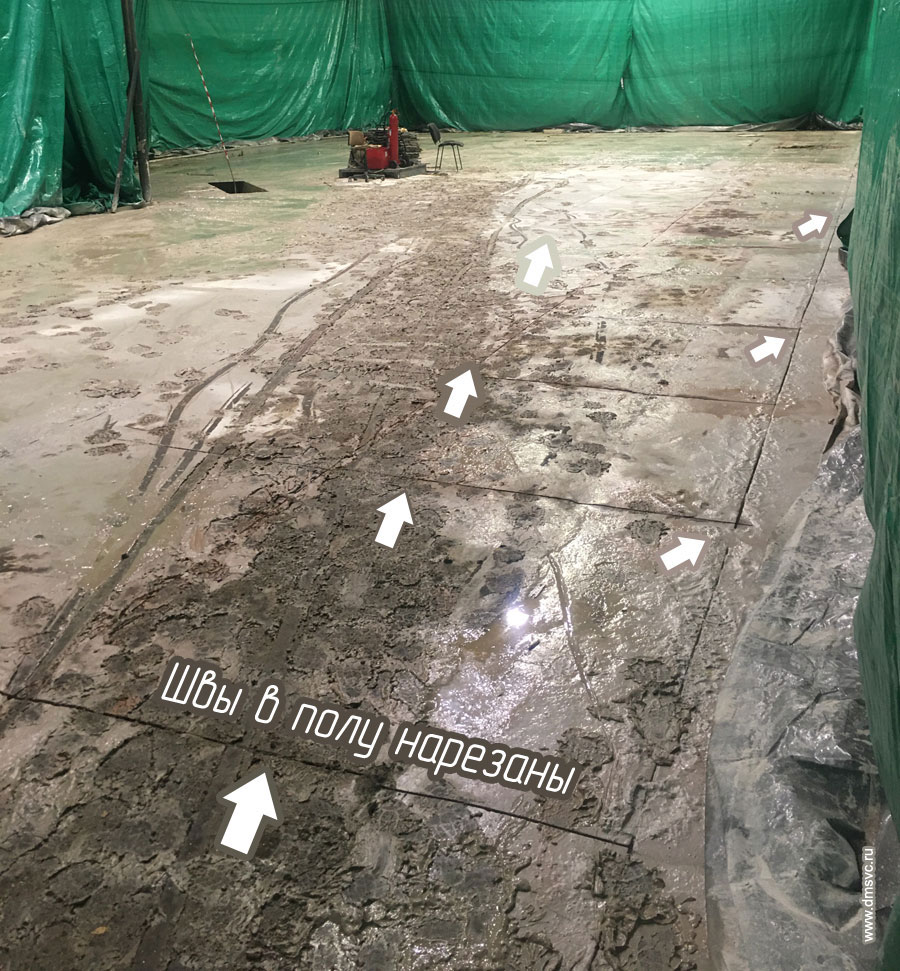

Швы в бетонном полу нарезаны
Швы в бетонном полу нарезаны

Демонтаж и разборка полов, выемка боя бетона и грунта до проектной глубины

  • Далее осуществляется демонтаж и разборка полов, выемка боя бетона и грунта до проектной глубины.
  • Работы выполняются с использованием строительной техники с гидромолотом.
  • Это может быть экскаватор с обратной лопатой или минипогрузчик. Выбор техники зависит от габаритов помещения и возможности свободного проезда техники.
  • При невозможности работы техники с гидромолотом, демонтаж и разборка полов осуществляется вручную с использованием электрических или пневматических отбойных молотков.
  • Выбранный бой бетона вывозится и утилизируется в строгом соответствии с законодательством РФ на полигоны или на вторичную переработку.

Ниже на фотографиях можно увидеть примеры работ на объектах «Дизайн-Медиа Сервис» по демонтажу и разборке старых бетонных полов с использованием различной техники. На следующем фото размеры помещения и доступность свободного проезда техники в него позволяли использовать для демонтажа старого пола строительную технику с гидромолотом.

Демонтаж и разборка старых бетонных полов с использованием строительной техники с гидромолотом
Демонтаж и разборка старых бетонных полов с использованием строительной техники с гидромолотом

На следующем объекте демонтаж и разборку старого бетонного пола можно было выполнить только вручную с использованием электрических или пневматических отбойных молотков.

Демонтаж и разборка старых бетонных полов вручную с использованием электрического отбойного молотка
Демонтаж и разборка старых бетонных полов вручную с использованием электрического отбойного молотка

Ниже можно увидеть многочисленные результаты демонтажа и разборки старых бетонных полов на объектах нашей компании. Далее производится выемка боя бетона и грунта до проектной глубины.

Фото результатов демонтажа и разборки старых бетонных полов
Фото результатов демонтажа и разборки старых бетонных полов, далее — выемка боя бетона и грунта до проектной глубины

Далее производится выемка боя бетона и грунта с помощью специальной строительной техники до проектной глубины. Выбранный бой бетона вывозится и утилизируется.

Фото выемки боя бетона и грунта с помощью специальной строительной техники до проектной глубины
Фото выемки боя бетона и грунта с помощью специальной строительной техники до проектной глубины

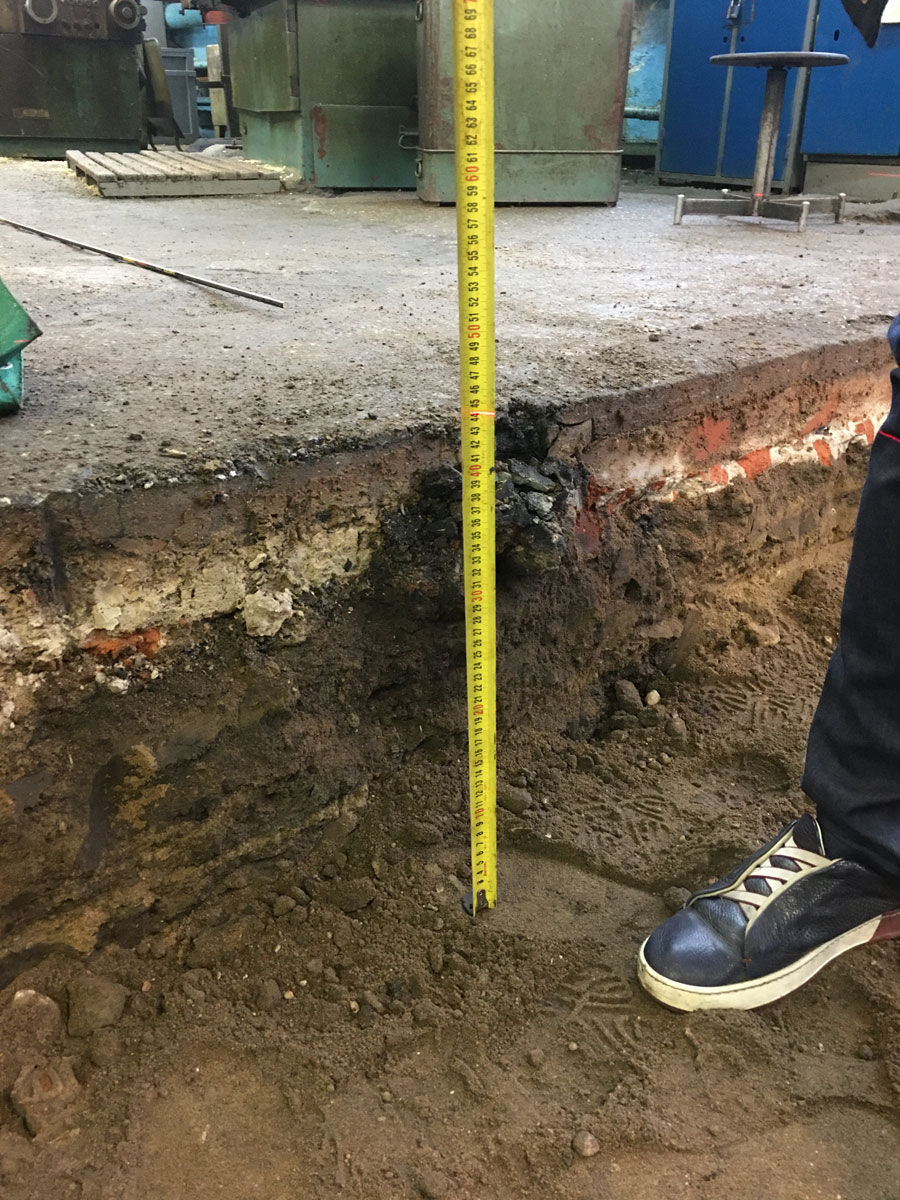

Проектная глубина выемки бетона и грунта под новые бетонные полы с устройством упрочненного верхнего слоя контролируется
Проектная глубина выемки бетона и грунта под новые бетонные полы с устройством упрочненного верхнего слоя контролируется

Устройство подстилающих слоёв песка и щебня

  • Следующим этапом работ является устройство подстилающих слоев. Песок равномерно укладывается, трамбуется вибротрамбовочной машиной, проливается водой до достижения требуемой плотности, после укладки и трамбовки песка результаты работ оформляются актом скрытых работ и предъявляются на проверку представителям технического надзора предприятия.
  • Аналогичная последовательность соблюдается и при укладке щебня. Представители технического надзора при выполнении работ проверяют соответствие фракций песка и щебня материалам, указанным в проекте, принимают сертификаты на строительные материалы.
  • Все мероприятия ежедневно фиксируются в общем журнале работ.

На одном из наших объектов, после выемки бетона и грунта, был устроен сначала подстилающий слой щебня, а потом — подстилающий слой песка.

Фото устройства подстилающего слоя щебня
Фото устройства подстилающего слоя щебня

На следующих фото видно создание и трамбовку подстилающих слоев песка под новые бетонные полы.

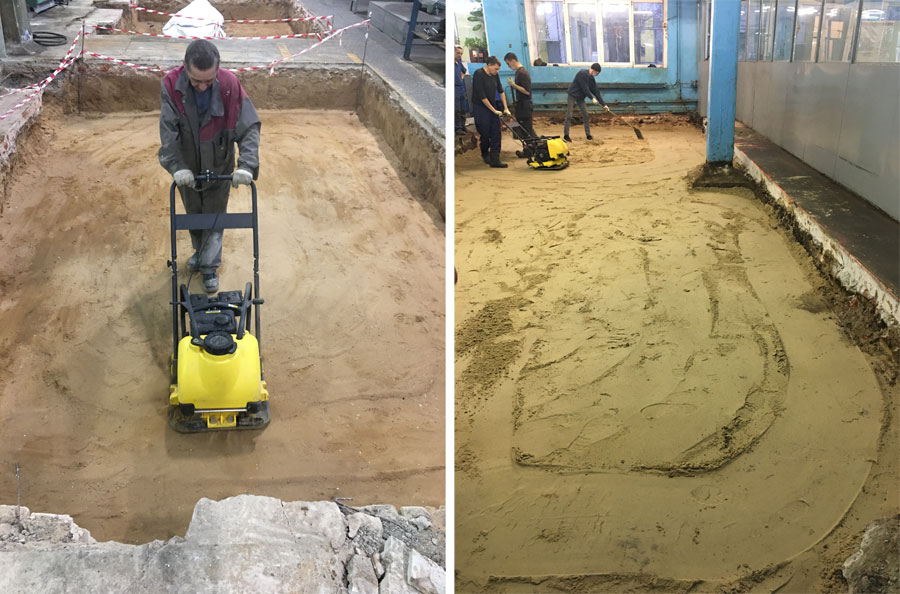

Фото устройства и трамбовки подстилающего слоя песка под новые бетонные полы
Фото устройства и трамбовки подстилающего слоя песка под новые бетонные полы

Мы производим изготовление бетонных полов с упрочненным верхним слоем только по проекту, в котором указано, какие необходимо сделать подстилающие слои перед укладкой изолирующей мембраны и бетона.

Укладка изолирующей мембраны

  • Поверх подстилающих слоёв песка и щебня, по технологии укладывается изолирующее покрытие. Это необходимо, чтобы при укладке бетона так называемое бетонное молочко не ушло в подстилающие слои и бетон сохранил свои свойства.
  • Изолирующее покрытие выбирается проектировщиками, это может быть специальная геомембрана, рулонные материалы на основе битума или обычная плотная полиэтиленовая пленка.
  • На практике наши специалисты обычно работают с профилированной мембраной PLANTER standart и гидростеклоизолом ТЕХНОНИКОЛЬ.
  • Швы между полосами изолирующего материала обязательно проклеиваются герметизирующей лентой для исключения обильного протекания бетонного молочка через стыки.
  • Поверх подстилающих слоев и гидроизоляции делается бетонная подготовка, укладывается тонкий слой, так называемого тощего бетона, это бетон низкой марки обычно не выше B 7,5.
  • Бетонная подготовка обеспечивает гидроизоляцию основного слоя бетона, а так же устойчивость системы маяков и армирующей сетки при бетонировании.
Фото профилированной мембраны в рулоне и герметизирующей ленты для изготовления изолирующего покрытия
Фото профилированной мембраны в рулоне и герметизирующей ленты для изготовления изолирующего покрытия для грунта из трамбованного щебня и песка

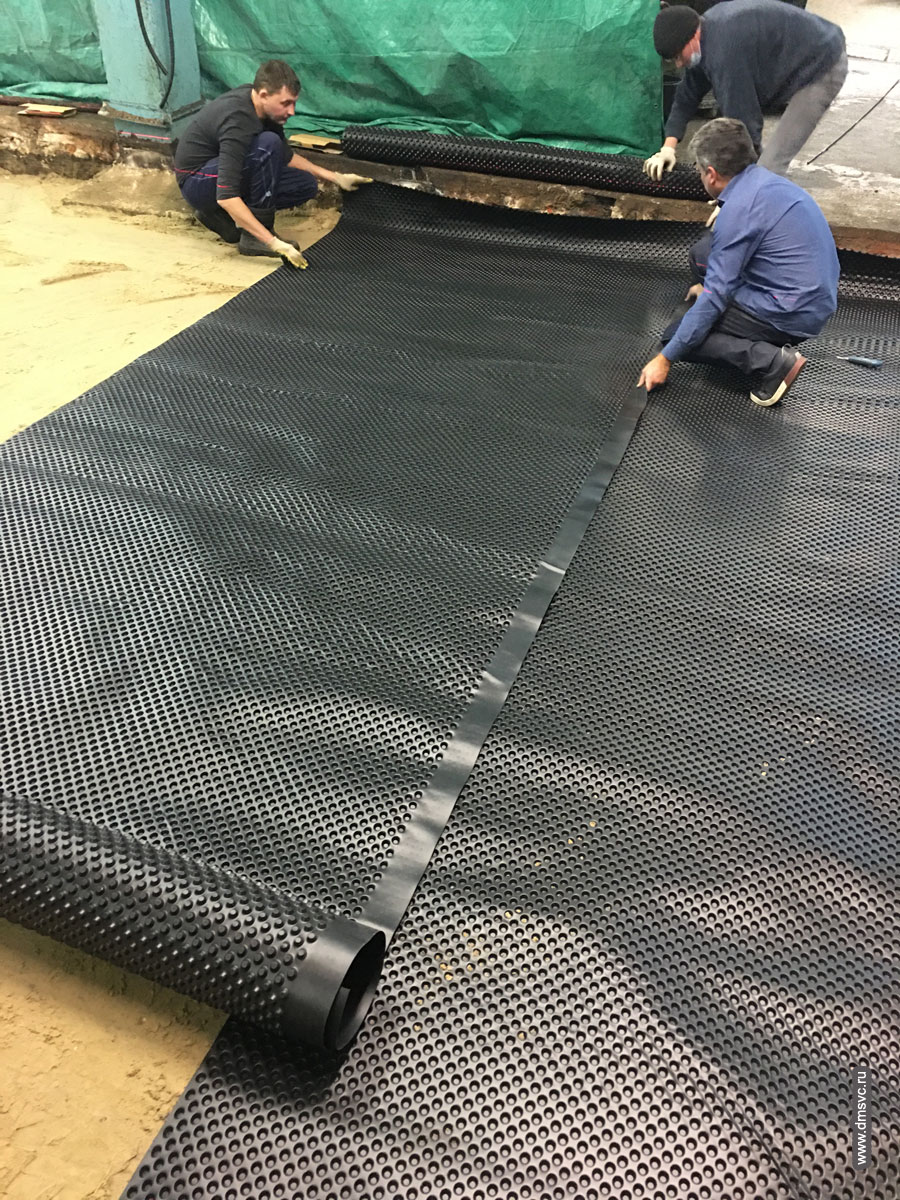

Фото укладки профилированной мембраны для изготовления изолирующего покрытия под бетонный пол
Фото укладки профилированной мембраны для изготовления изолирующего покрытия под бетонный пол

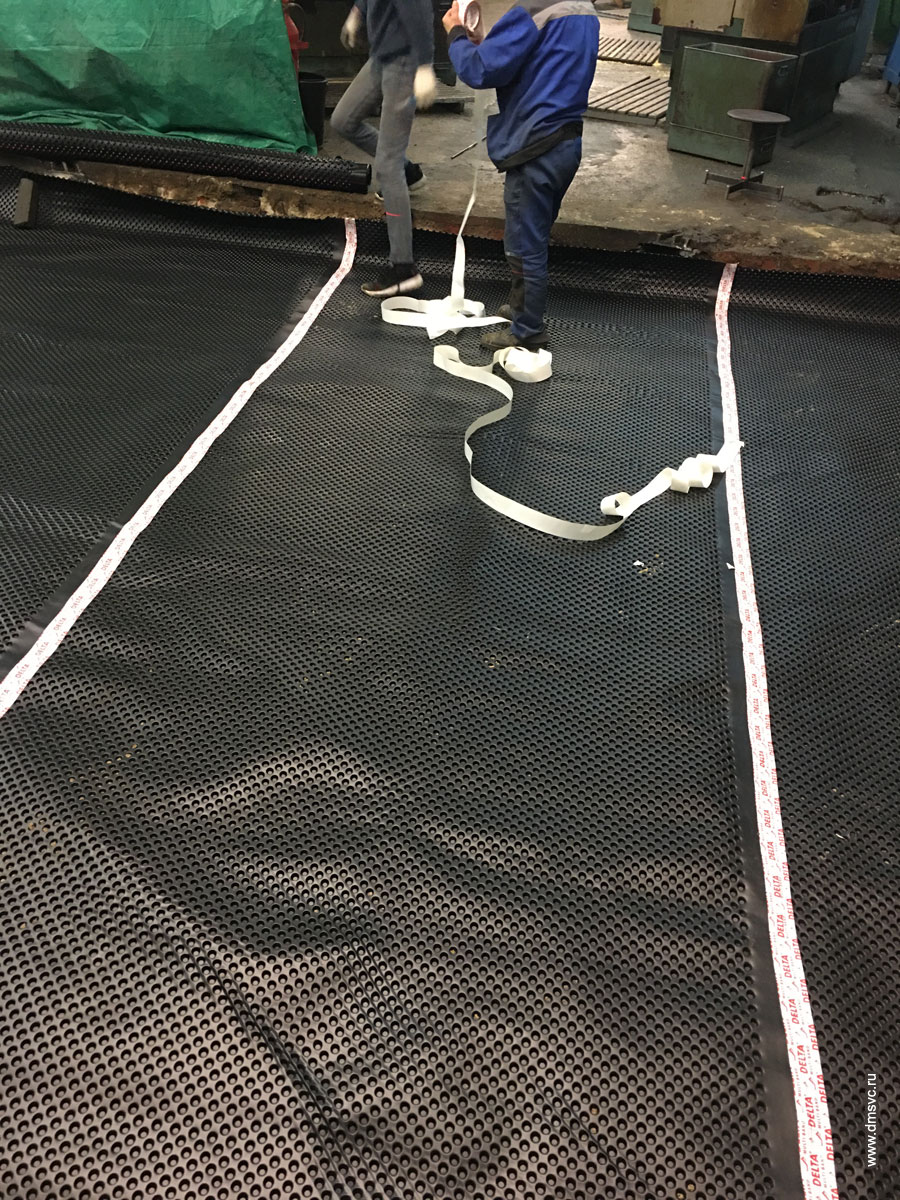

Фото проклеивания полос изолирующих материалов под бетонный пол герметизирующей лентой
Фото проклеивания полос изолирующих материалов под бетонный пол герметизирующей лентой

Фото изготовления бетонной подготовки — тонкого слоя тощего бетона под арматурную, армирующую сетку
Фото изготовления бетонной подготовки — тонкого слоя тощего бетона под арматурную, армирующую сетку

Устройство армирующей сетки и устройство маяков

  • В соответствии с назначением полов, планируемых нагрузок армирование производится сварными метками или арматурой различного сечения.
  • Поскольку нагрузки панировались значительные, для армирования выбирается обычно арматура диаметром не менее d-10 мм.
  • Арматура укладывается в 1 или 2 уровня, в соответствии со схемой и вся сетка устанавливается на специальные пластиковые опоры.
  • Поверх арматурной сетки монтируется система маяков из профильной трубы различного сечения.
  • Система маяков устанавливается по лазерному нивелиру и обеспечивает укладку бетонной смеси строго по уровню.
  • Маяки после укладки бетона демонтируются (выламываются) и удаляются.
  • Результаты арматурных работ также предъявляются техническому надзору и оформляются актом скрытых работ.

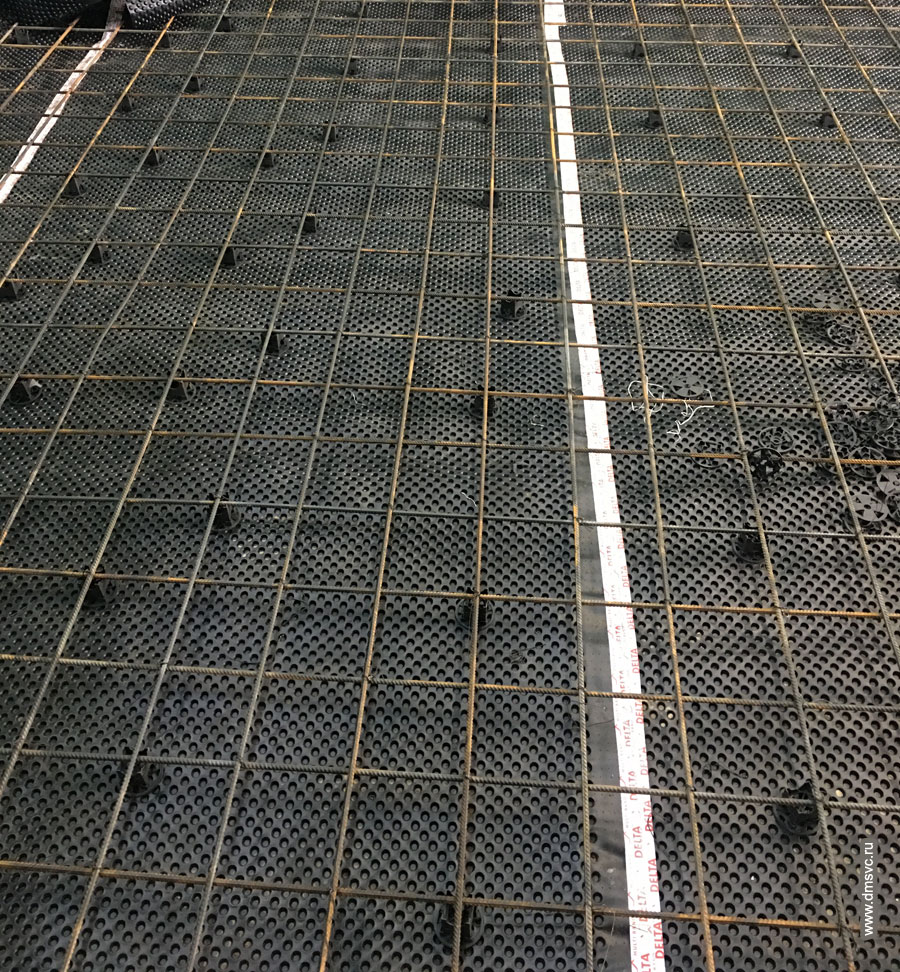

Фото устройства армирующей сетки под бетонный пол
Фото устройства армирующей сетки под бетонный пол

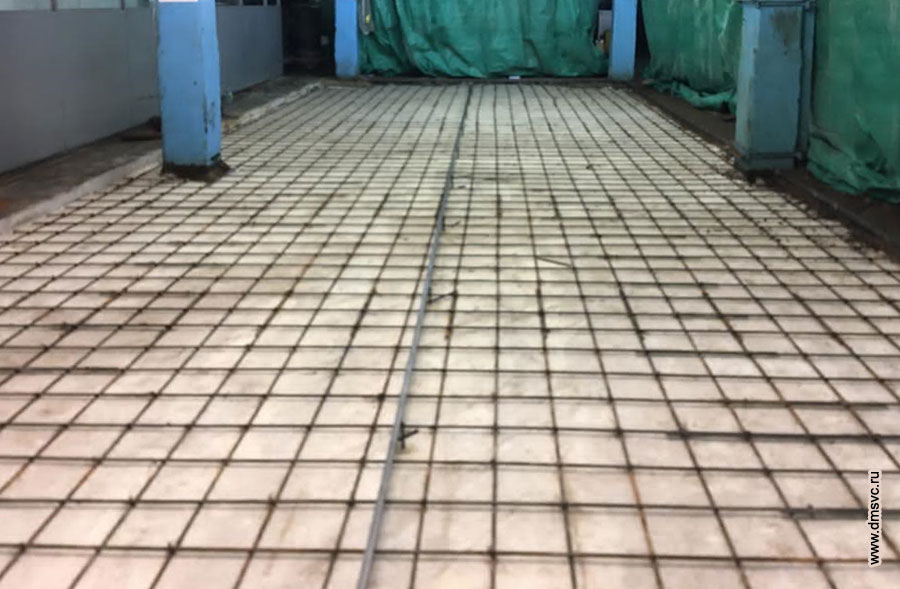

Фото изготовления армирующей сетки под бетонный пол на специальных пластиковых опорах
Фото изготовления армирующей сетки под бетонный пол на специальных пластиковых опорах

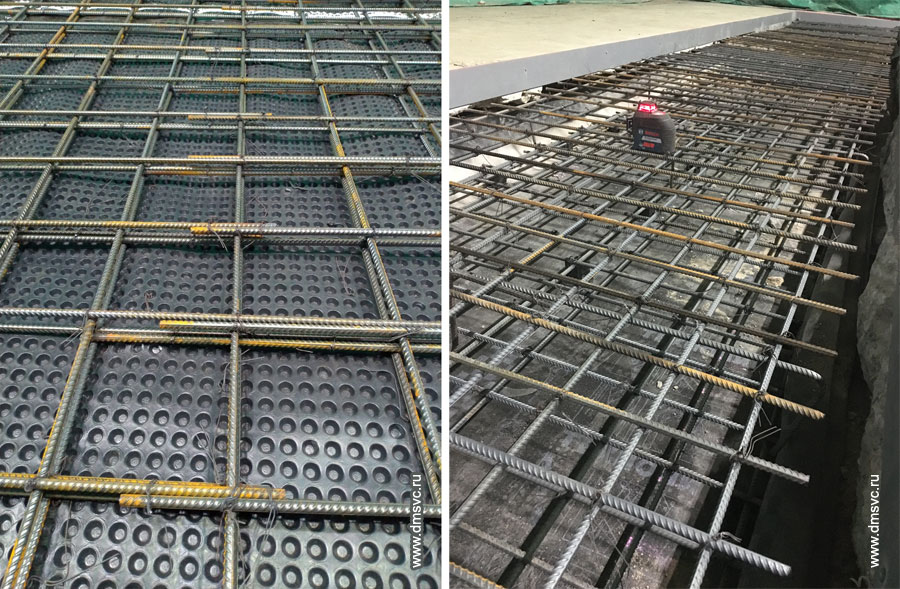

Фото укладки арматурной сетки под бетонный пол в несколько уровней
Фото укладки арматурной сетки под бетонный пол в несколько уровней

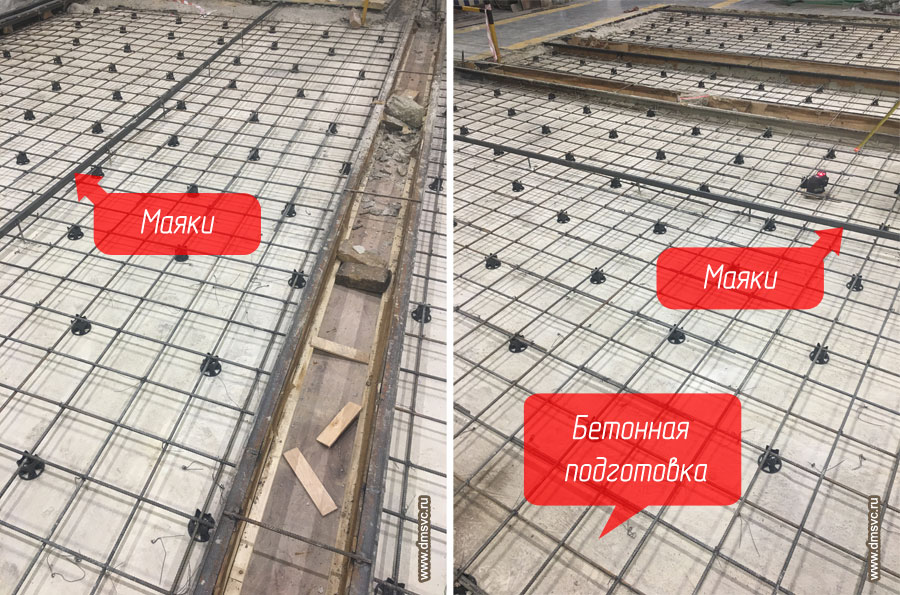

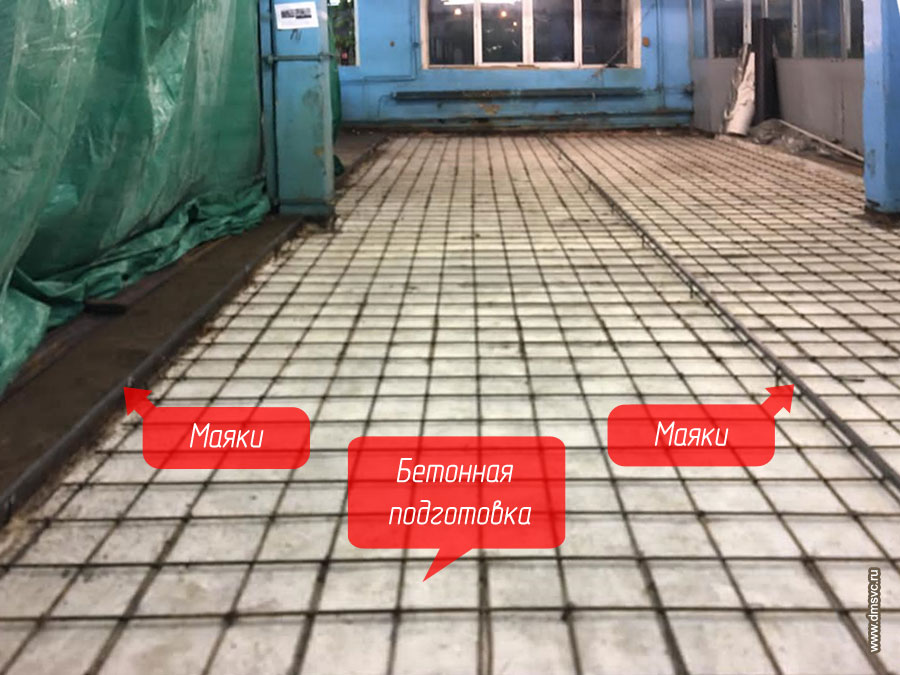

Фото устройства маяков и армирующей сетки на слое бетонной подготовки (тощего бетона)
Фото устройства маяков и армирующей сетки на слое бетонной подготовки (тощего бетона)

Ниже на фото можно увидеть устройство маяков и армирующей сетки на специальных пластиковых опорах на слое тощего бетона (бетонной подготовки).

Фото устройства маяков и армирующей сетки на слое бетонной подготовки
Фото устройства маяков и армирующей сетки на слое бетонной подготовки

Укладка бетона

  • Для устройства бетонных полов марка бетона должна быть не ниже В20.
  • Конкретно марка бетона определяется на этапе проектирования.
  • Для обеспечения подачи бетонной смеси к месту заливки используется специализированная техника — линейные бетононасосы или бетононасосы со стрелой.
  • В помещение к месту бетонирования прокладывается трасса бетононасоса и по ней подается бетонная смесь, которая распределяется по участку специальным инструментом.
  • Для достижения прочности бетона, однородности структуры и его долговечности необходимо произвести его вибрирование специальным инструментом.
  • В зависимости от толщины слоя это осуществляется глубинным вибратором или виброрейкой.
  • После укладки бетона и его вибрирования, поверхность обрабатывается так называемыми гладилками.
Фото подачи бетонной смеси к месту заливки с помощью бетононасоса
Фото подачи бетонной смеси к месту заливки с помощью бетононасоса

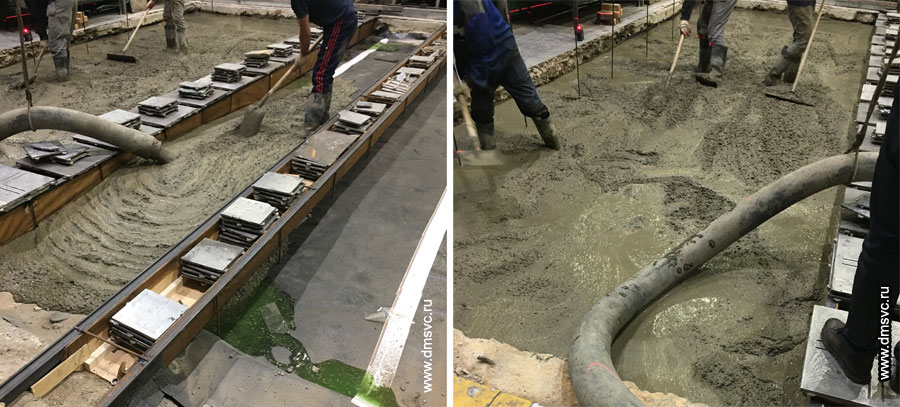

Фото подачи бетонной смеси к месту заливки и распределение бетона инструментом
Фото подачи бетонной смеси к месту заливки и распределение бетона инструментом

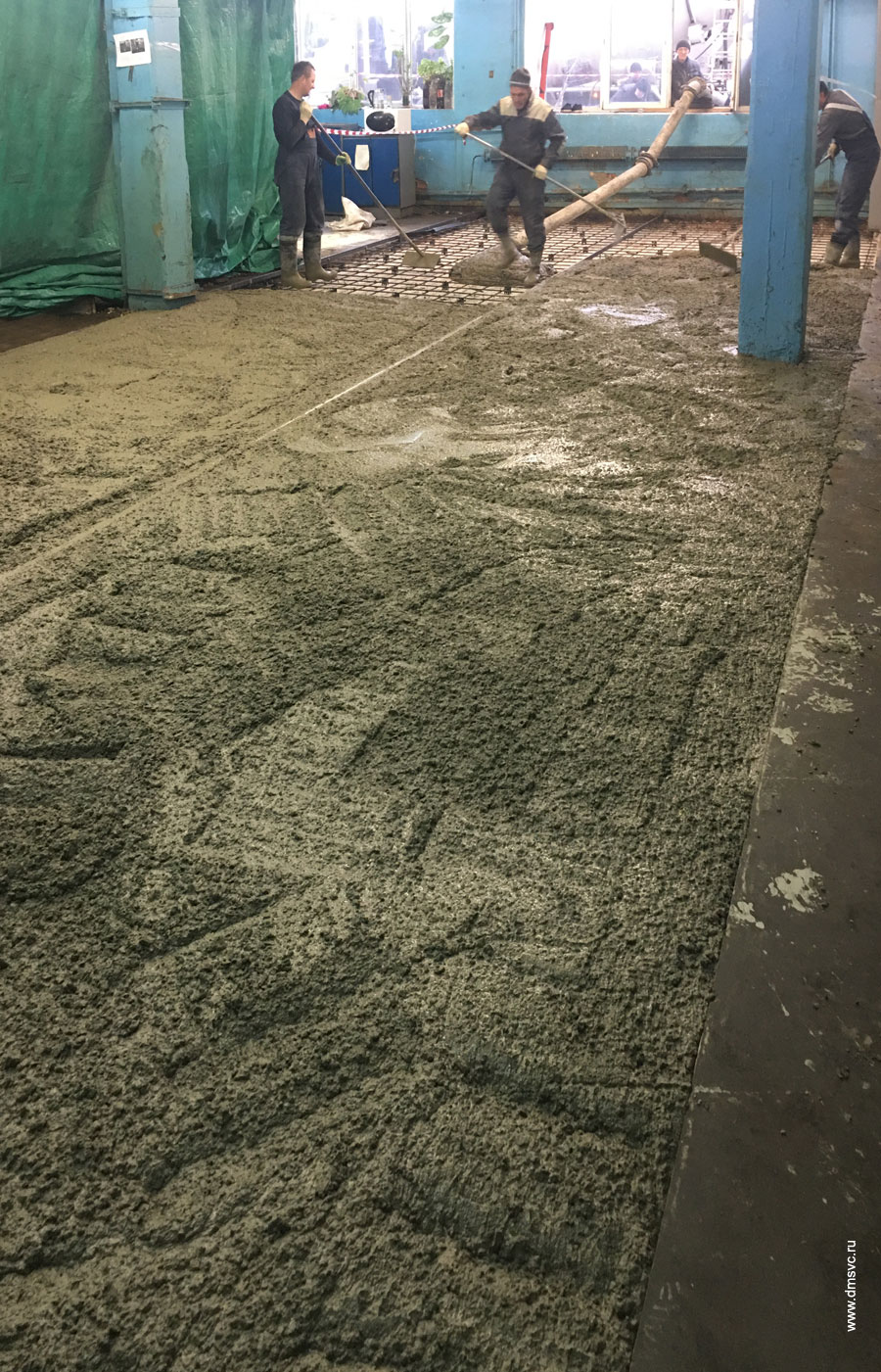

Фото укладки бетона для промышленных полов
Фото укладки бетона и распределение его по поверхности пола

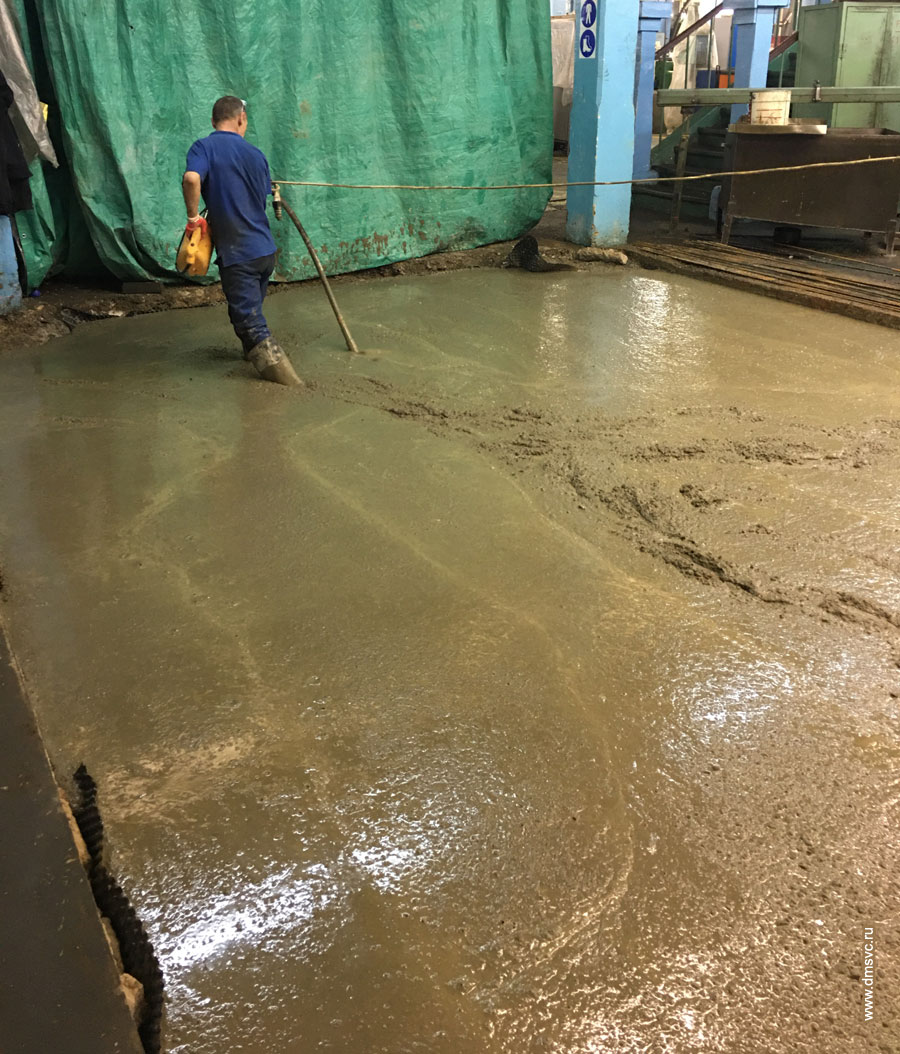

Фото вибрирования бетонной смеси глубинным вибратором
Фото вибрирования бетонной смеси глубинным вибратором

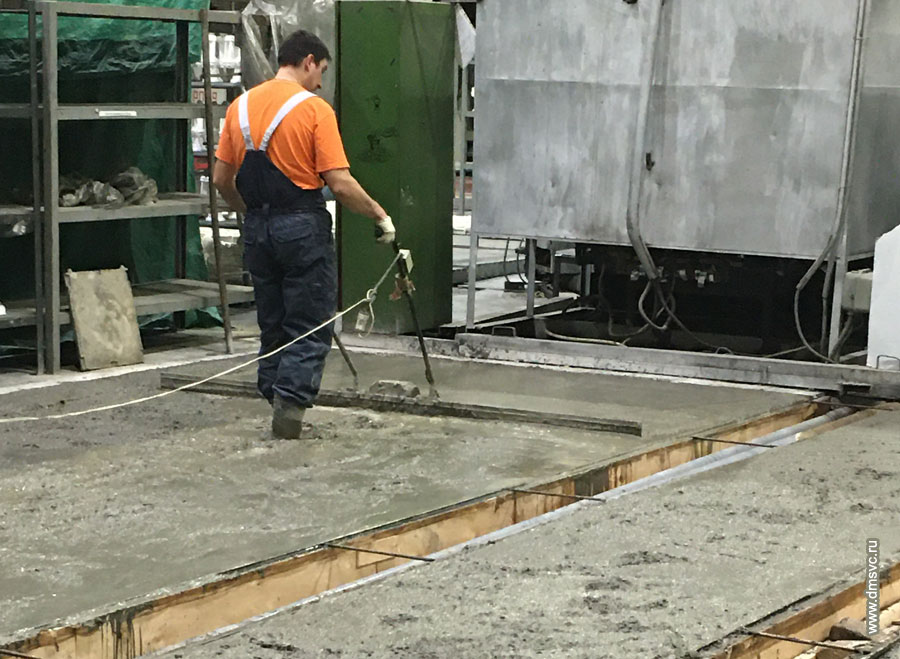

Фото вибрирования бетонной смеси виброрейкой для достижения прочности бетона, однородности структуры и его долговечности
Фото вибрирования бетонной смеси виброрейкой для достижения прочности бетона, однородности структуры и его долговечности

Далее поверхность бетона обрабатывается гладилками и правилом — для вывода общего уровня бетонного пола.

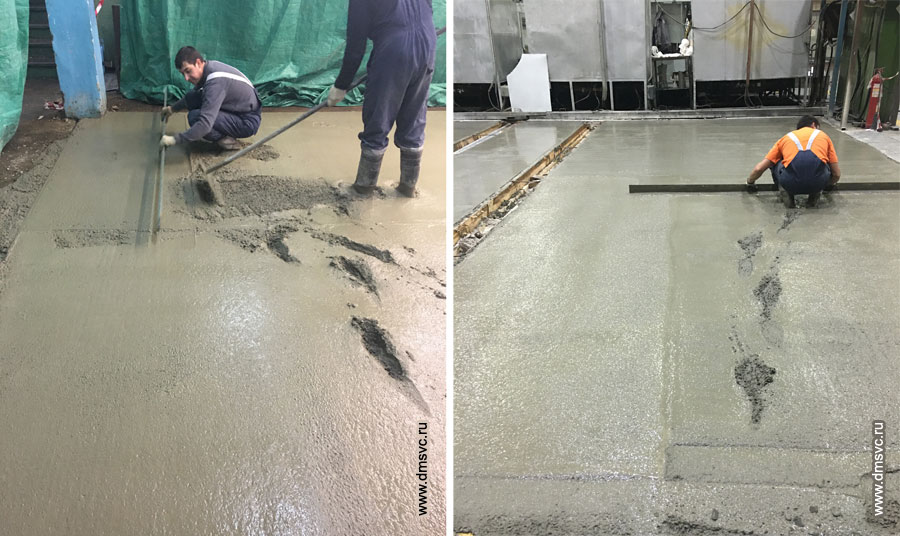

Фото вывода общего уровня бетонного пола с помощью широкого правила
Фото вывода общего уровня бетонного пола с помощью широкого правила

Если создание верхнего упрочненного слоя топпинга для пола не требуется, то обработка поверхности бетонного пола гладилками — это заключительная и финишная стадия создания бетонного пола. После выглаживания поверхности бетона гладилкой верхний слой бетона становится гладким и красивым. Это видно ниже на фото готового бетонного пола.

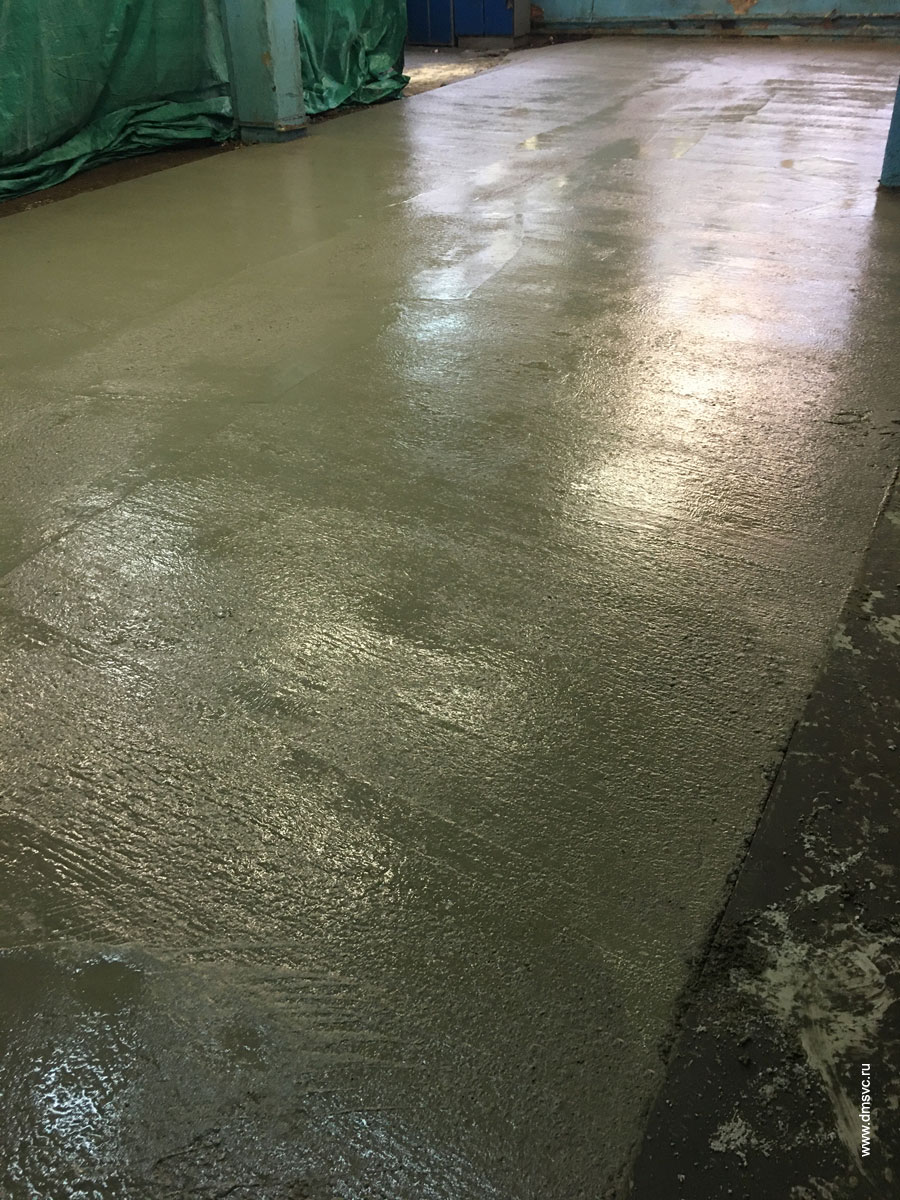

Фото готового бетонного пола после вывода общего уровня и обработки гладилками
Фото готового бетонного пола после вывода общего уровня и обработки гладилками

Устройство упрочненного верхнего слоя (УВС) — топпинга

  • Через несколько часов после укладки, бетон набирает определенную прочность, и наступает время устройства упрочненного верхнего слоя.
  • На поверхность ещё сырого, но уже частично набравшего прочность бетона, вносится так называемый топпинг — специальная смесь с добавлением кварцевых корундовых металлизированных и декоративных частиц.
  • Выбор смеси зависит от назначения и планируемых нагрузок на полы.
  • Топпинг вносится равномерно специальными тележками или с помощью сита вручную.
  • Каждый слой внесенной топпинговой смеси втирается в бетон специальными затирочными машинами — так называемыми «вертолётами» до достижения требуемой прочности.
  • Поверх готового затертого пола валиками наносится защитный слой — мембранообразующая пропитка (силер).
  • Силер обеспечивает запечатывание пор бетона, исключая его быстрое высыхание и растрескивание.

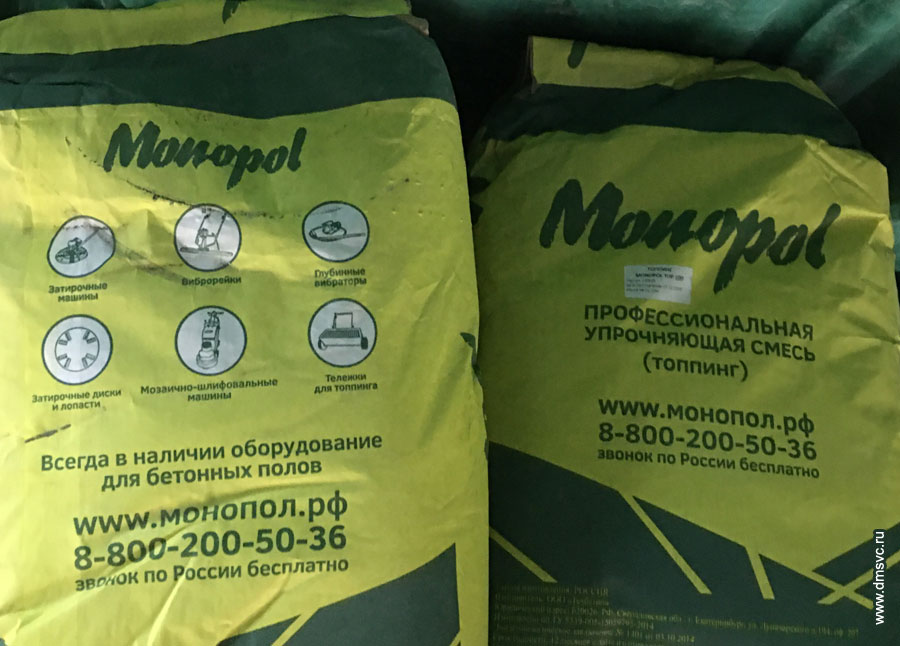

Фото мешков с профессиональной упрочняющей смесью (топпингом) Monopol для создания упрочненного верхнего слоя
Фото мешков с профессиональной упрочняющей смесью (топпингом) Monopol для создания упрочненного верхнего слоя

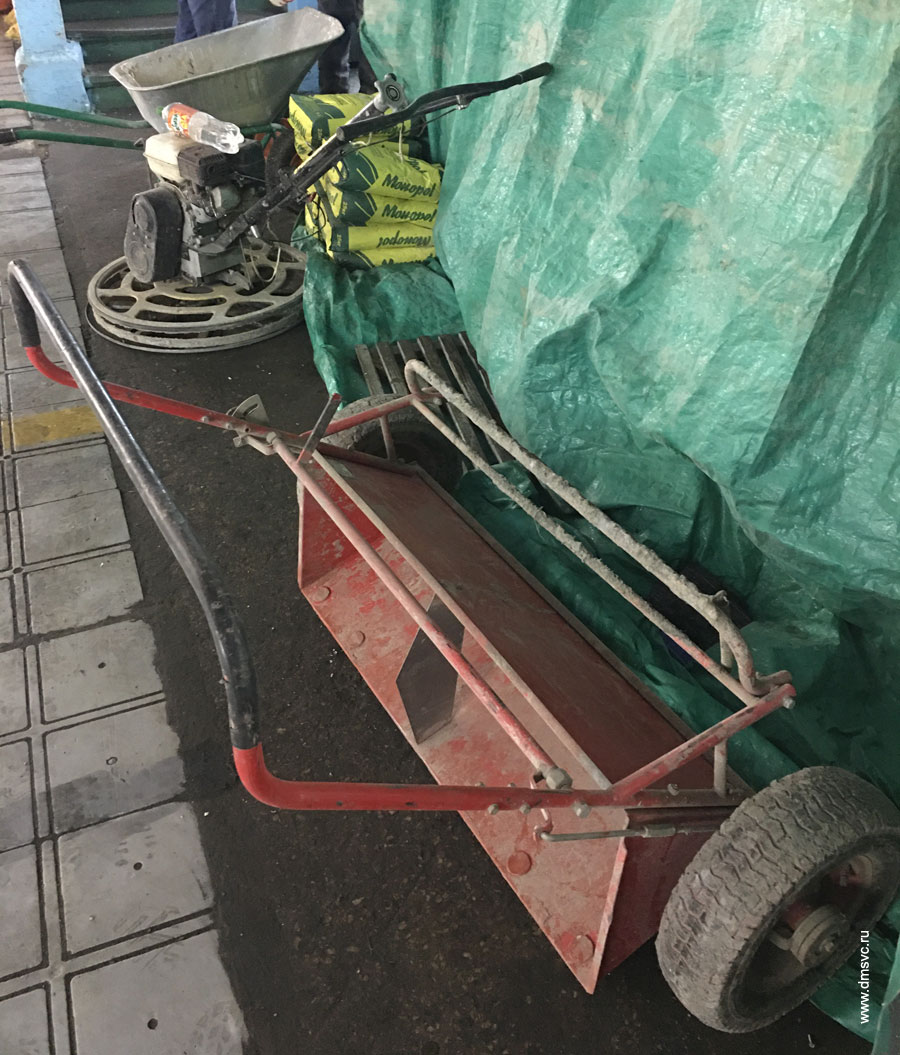

Фото специальной тележки для внесения упрочняющей смеси (топпинга)
Фото специальной тележки для внесения упрочняющей смеси (топпинга) при создании упрочненного верхнего слоя бетонных полов

Фото внесения упрочняющей смеси (топпинга) с помощью тележки на поверхность ещё сырых бетонных полов
Фото внесения упрочняющей смеси (топпинга) с помощью тележки на поверхность ещё сырых бетонных полов

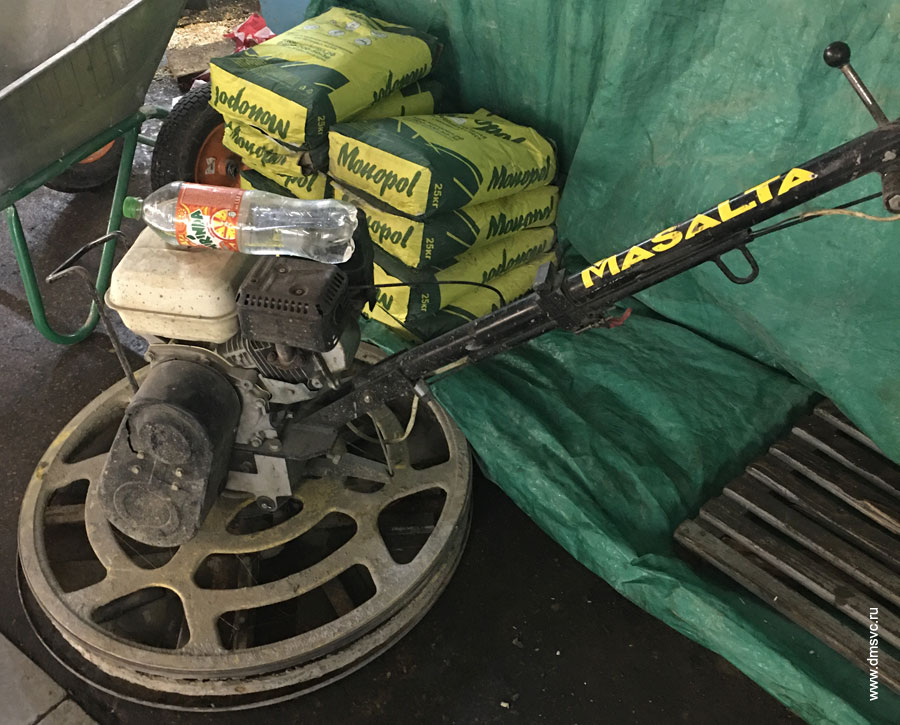

Фото специальной затирочной машины по бетону Masalta
Фото специальной затирочной машины по бетону Masalta

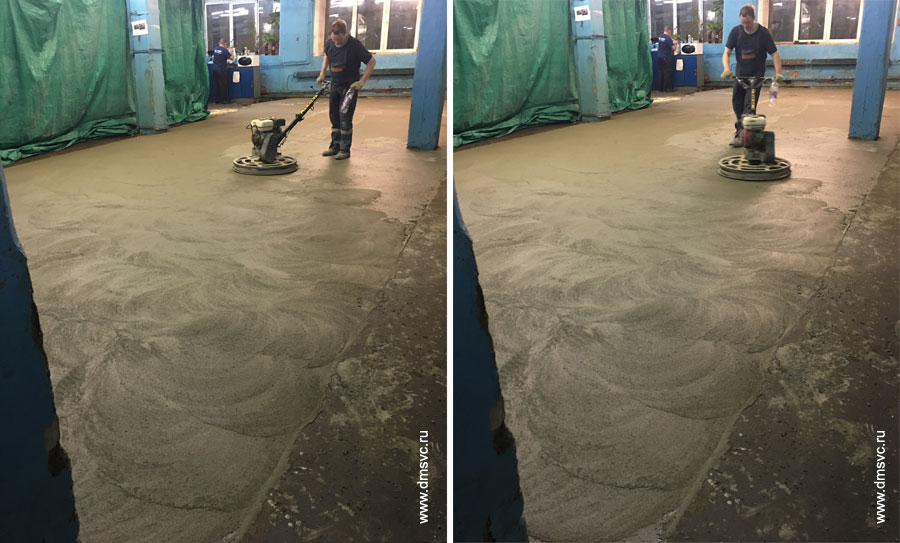

Фото втирания топпинговой смеси в бетон с помощью затирочной машины
Фото втирания топпинговой смеси в бетон с помощью затирочной машины

Фото втирания топпинговой смеси в бетон затирочной машиной
Фото втирания топпинговой смеси в бетон затирочной машиной на другом объекте

Фото процесса втирания топпинговой смеси в бетон и результатов внесения топпинга в бетон после затирочной машины
Фото процесса втирания топпинговой смеси в бетон и результатов внесения топпинга в бетон после затирочной машины

Фото результатов внесения упрочняющей топпинговой смеси в бетонный пол после втирания затирочной машиной
Фото результатов внесения упрочняющей топпинговой смеси в бетонный пол после втирания затирочной машиной

После втирания слоев топпинговой смеси в бетонный пол затирочной машиной (так называемыми «вертолётами») до достижения требуемой прочности, наносится еще один защитный слой — мембранообразующая пропитка (силер).

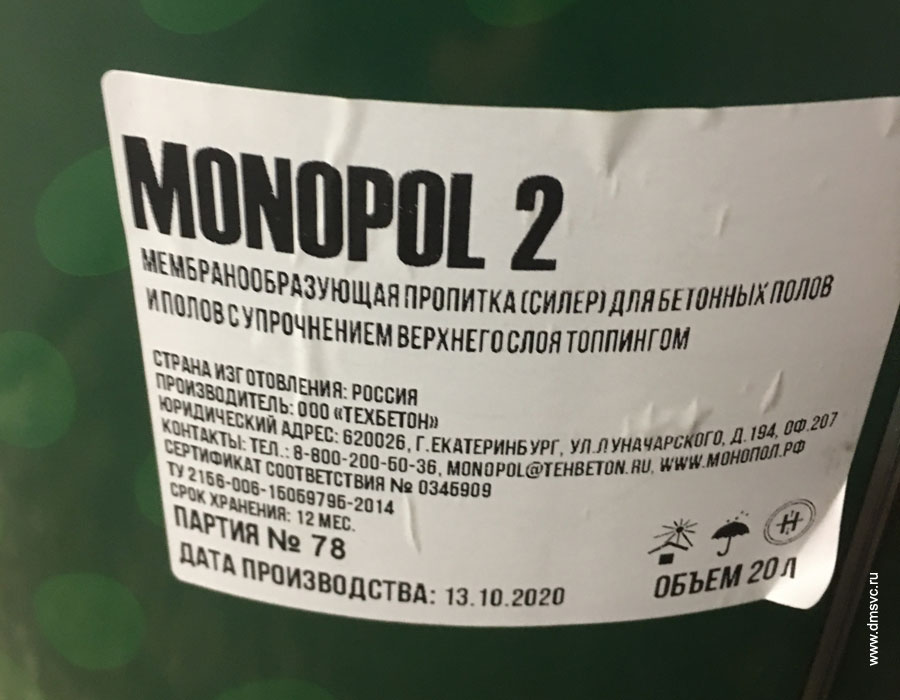

Фото емкости с мембранообразующей пропиткой (силером) Monopol 2 для бетонных полов и полов с упрочнением верхнего слоя — топпингом
Фото емкости с мембранообразующей пропиткой (силером) Monopol 2 для бетонных полов и полов с упрочнением верхнего слоя — топпингом

Мембранообразующая пропитка (силер) наносится на готовый затертый топпинговый бетонный пол валиками.

Фото нанесения мембранообразующей пропитки (силера) на топпинговый бетонный пол
Фото нанесения мембранообразующей пропитки (силера) на топпинговый бетонный пол

Мембранообразующая пропитка (силер) обеспечивает запечатывание пор бетонного пола, исключая его быстрое высыхание и растрескивание.

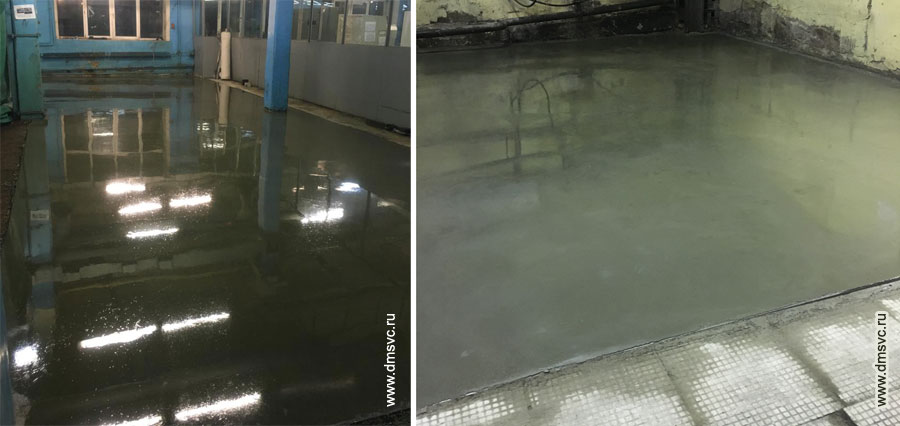

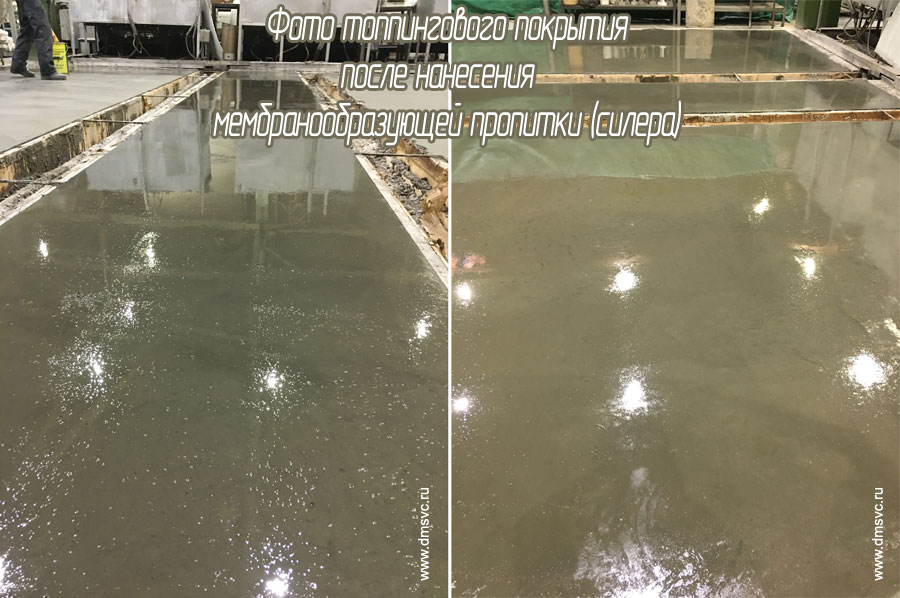

Фото топпингового покрытия после нанесения мембранообразующей пропитки (силера)
Фото топпингового покрытия после нанесения мембранообразующей пропитки (силера)

Фото нанесения силера на топпинговое покрытие бетонного пола
Фото нанесения силера на топпинговое покрытие бетонного пола на другом нашем объекте

Нарезка деформационных швов (устройство технологических разрезов) в бетонных полах

  • Для исключения появления трещин в полах, не ранее чем 24 часа и не позднее, чем 72 часа после укладки, в полу нарезаются деформационные швы.
  • Швы заполняются шнуром «вилатерм» и герметизируются специальным герметиком.
  • Около стен и колон в помещениях нарезаются изоляционные швы, а общие площади нарезаются картами не менее 2-х метров, так называемые температурно-усадочными швами.
  • Обычно полную прочность бетонные полы с УВС набирают через 28 суток после укладки.
  • Не большие пешеходные нагрузки на пол возможны уже через несколько дней.

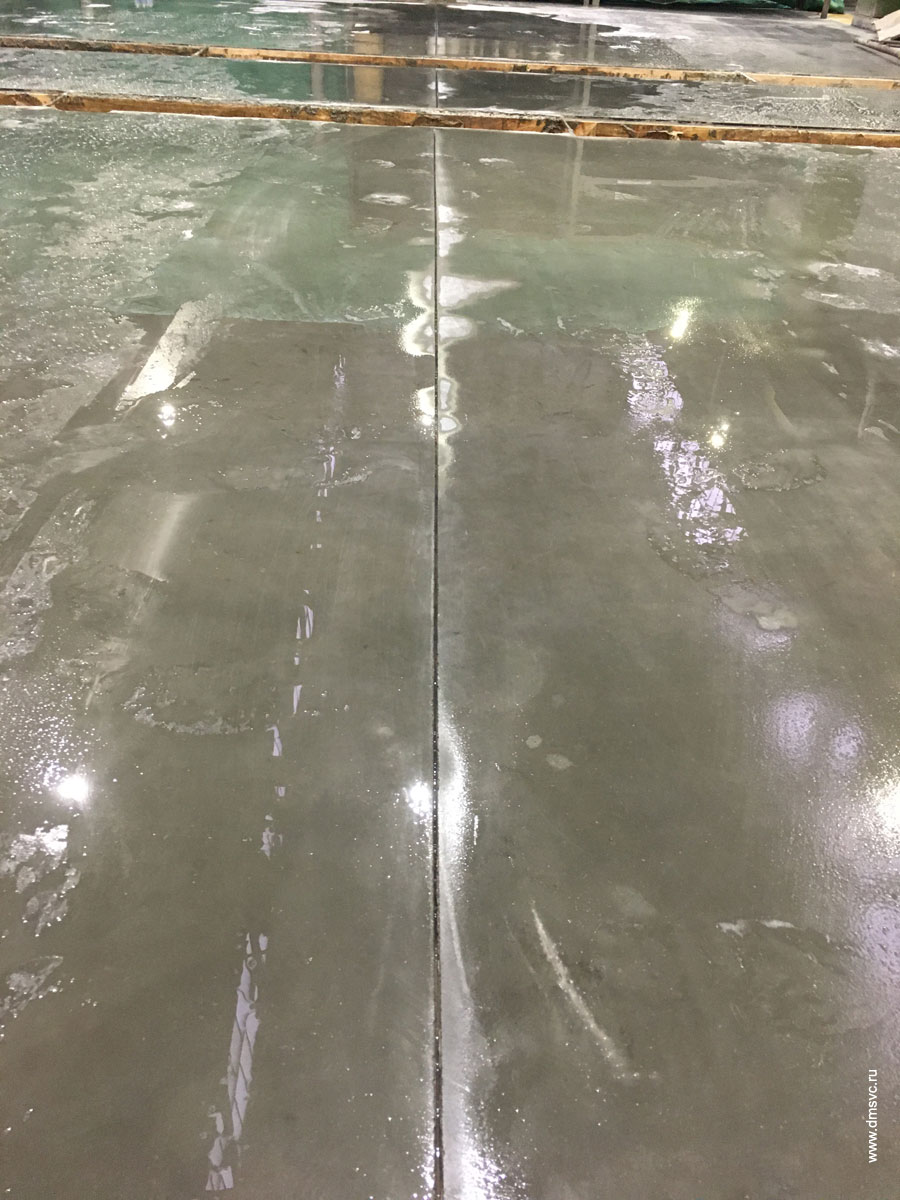

Фото нарезанного деформационного шва в бетонном полу с упрочненным верхним топпинговым слоем
Фото нарезанного деформационного шва в бетонном полу с упрочненным верхним топпинговым слоем

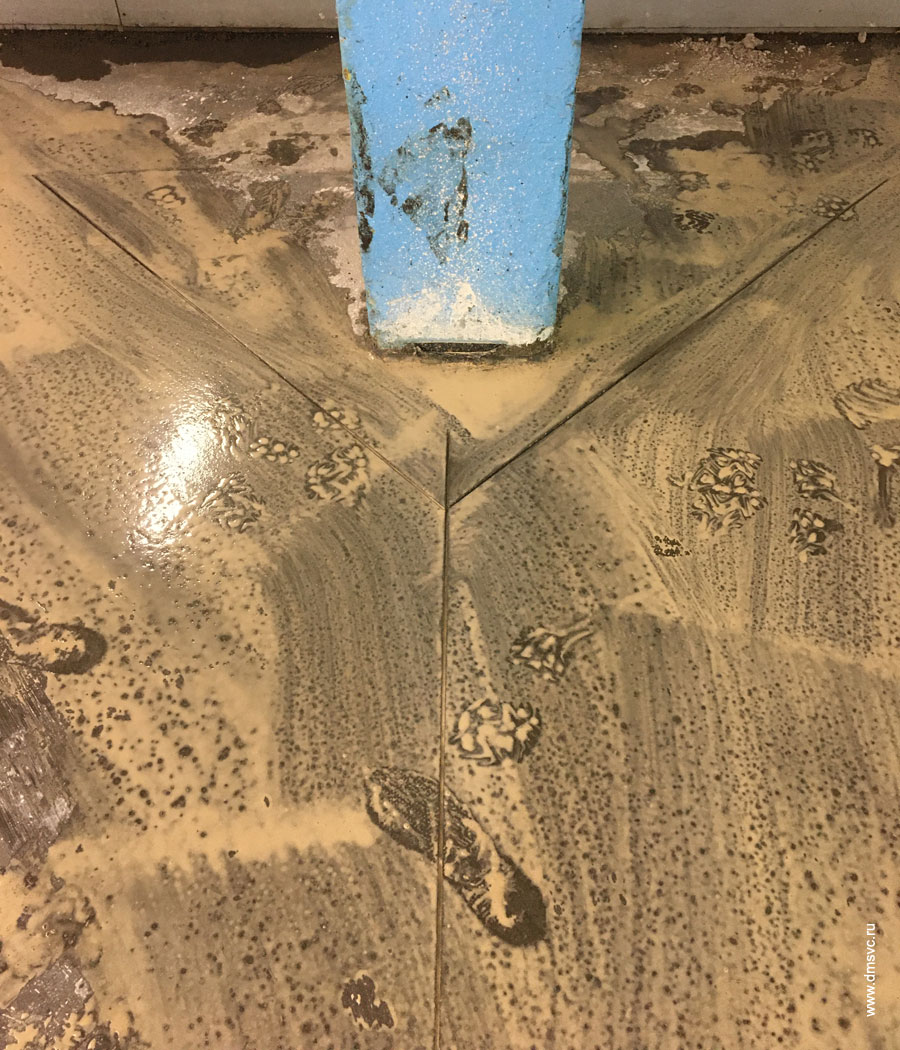

Фото изготовленных изоляционных швов в бетонном полу около колонны
Фото изготовленных изоляционных швов в бетонном полу около колонны

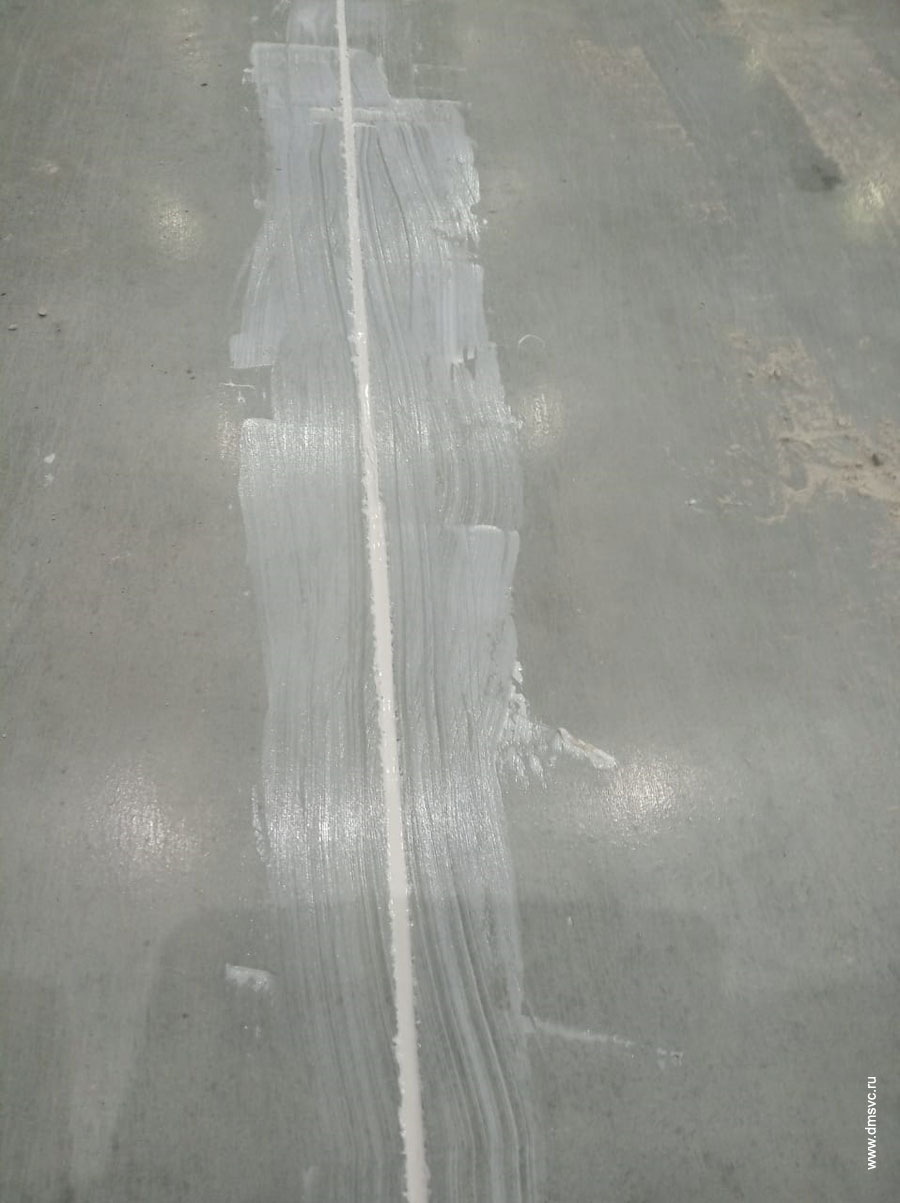

Фото изготовленного изоляционного шва в бетонном полу с упрочненным верхним топпинговым слоем
Фото изготовленного изоляционного шва в бетонном полу с упрочненным верхним топпинговым слоем, заполненного шнуром «вилатерм» и загерметизированным специальным герметиком

Требуется изготовление топпинговых полов? Звоните

Если у вас есть вопросы по работам, связанным с изготовлением топпинговых полов, звоните по телефону (495) 979-27-61.

Мы принимаем заказы на изготовление топпинговых полов также по электронной почте reklamaprint@mail.ru.

© 2005–2023 Дизайн-Медиа Сервис    Карта сайта
Печать и изготовление рекламы в Москве и Московской области
Не нашли то, что искали? Воспользуйтесь поиском
